Dacell TCN韩国 TCN系列扭矩传感器
详细信息
| | 品牌：Dacell | | 型号：TCN | | 加工定制：否 | |
| | 制作工艺：集成 | | 输出信号：模拟型 | | 材料：金属 | |
| | 材料物理性质：导体 | | 材料晶体结构：多晶 | | 防护等级：- | |
| | 线性度：- %F.S | | 迟滞：- %F.S | | 重复性：- %F.S | |
| | 灵敏度：- | | 分辨率：- | | | |
韩国Dacell TCN系列扭矩传感器
产品品牌：韩国Dacell，韩国大拿
产品名称: 扭矩传感器
产品型号：TCN系列扭矩传感器
产品特点：
- 测量静态扭矩力
- 量程可选：9.807N-m~19.61kN-m
- 固定物体或在一定的角度范围内旋转
- 精度高，稳定性好
- 激励电压：10VDC
- 应用：各种汽车的扭矩测量部分，气动和电动螺丝刀等。
韩国Dacell TCN系列扭矩传感器技术参数：
| 规格 |
参数值 |
| 额定量程(R.C.) |
2kgf-cm~2000kgf-m (0.196N-m~19.61kN-m) |
| 额定输出(R.O.) |
1mV/V±1% |
| 非线性 |
0.3%(0.1kgf-m under 0.5% R.O.) |
| 滞后 |
0.3%(0.1kgf-m under 0.5% R.O.) |
| 重复性 |
0.02% of R.O. |
| 输入阻抗 |
350Ω ±1% |
| 输出阻抗 |
350Ω ±1% |
| 绝缘阻抗 |
2000 MΩ |
| 零点平衡温度影响 |
±0.1% R.O./10℃ |
| 额定输出温度影响 |
±0.1% Load/℃ |
| 激励电压 |
10V DC |
| 安全过载 |
120% R.O |
| 电缆 |
φ5.5 4core cable, 3m |

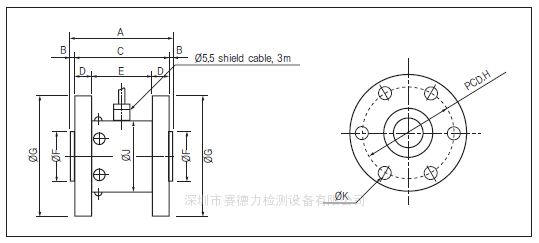

韩国Dacell TCN系列扭矩传感器产品尺寸图：
| 型号 |
量程 |
A |
B |
C |
D |
E |
φF |
φG |
H |
J |
φK |
| TCN-2KC |
2kgf-cm (0.196N-m) |
61 |
3 |
55 |
5 |
45 |
20 |
58 |
46 |
33 |
2x4 - φ4.5 |
| TCN-3KC |
3kgf-cm (0.294N-m) |
61 |
3 |
55 |
5 |
45 |
20 |
58 |
46 |
33 |
2x4 - φ4.5 |
| TCN-5KC |
5kgf-cm (0.490N-m) |
61 |
3 |
55 |
5 |
45 |
20 |
58 |
46 |
33 |
2x4 - φ4.5 |
| TCN-10KC |
10kgf-cm (0.981N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-20KC |
20kgf-cm (1.961N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-30KC |
30kgf-cm (2.942N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-50KC |
50kgf-cm (4.903N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-1K |
1kgf-m (9.807N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-2K |
2kgf-m (19.61N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-3K |
3kgf-m (29.42N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-5K |
5kgf-m (49.03N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-10K |
10kgf-m (98.07N-m) |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2x4 - φ6.5 |
| TCN-20K |
20kgf-m (196.1N-m) |
86 |
3 |
80 |
15 |
50 |
40 |
98 |
78 |
48 |
2x6 - φ10.5 |
| TCN-50K |
50kgf-m (490.3N-m) |
130 |
3 |
124 |
20 |
84 |
60 |
118 |
95 |
68 |
2x6 - φ10.5 |
| TCN-100K |
100kgf-m (980N-m) |
136 |
3 |
130 |
20 |
90 |
60 |
146 |
115 |
75 |
2x6 - φ13 |
| TCN-200K |
200kgf-m (1.961KN-m) |
146 |
3 |
140 |
25 |
90 |
60 |
166 |
130 |
99 |
2x8 - φ17 |
| TCN-500K |
500kgf-m (4.903KN-m) |
176 |
3 |
170 |
35 |
100 |
60 |
197 |
155 |
98 |
2x12 - φ17 |
| TCN-1000K |
1000kgf-m (9.807KN-m) |
180 |
3 |
174 |
37 |
100 |
90 |
248 |
180 |
110 |
2x12 - φ21 |
| TCN-2000K |
2000kgf-m (19.61KN-m) |
180 |
3 |
174 |
37 |
100 |
90 |
248 |
180 |
128 |
2x12 - φ21 |
