DACELL TRC韩国Dacell 扭矩传感器
详细信息
| | 品牌：DACELL | | 型号：TRC | | 加工定制：否 | |
| | 制作工艺：集成 | | 输出信号：模拟型 | | 材料：金属 | |
| | 材料物理性质：导体 | | 材料晶体结构：多晶 | | 防护等级：- | |
| | 线性度：- %F.S | | 迟滞：- %F.S | | 重复性：- %F.S | |
| | 灵敏度：- | | 分辨率：- | | | |

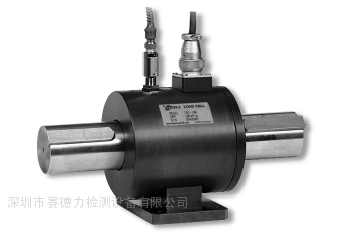

韩国Dacell TRC扭矩传感器
产品品牌：韩国Dacell，韩国大拿
产品名称: 扭矩传感器
产品型号：TRC扭矩传感器
产品特点：
l TRC 无刷式传感器，为高转数设计
l 该传感器无需维护，耐用
l 量程范围：9.807, 19.61, 49.03, 98.07, 196.1, 490.3, 980.7(N-m) 1.961, 4.903, 9.807, 19.61(kN-m)
l 可用于各种实验，包括飞机发动机测试等高转数，高精度测试
l 选项 : r.p.m. 传感器, Foot mount
韩国Dacell TRC扭矩传感器技术参数：
| 规格 |
参数值 |
| 额定量程(R.C) |
1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000(kgf-m)
9.807, 19.61, 49.03, 98.07, 196.1, 490.3, 980.7(N-m)
1.961, 4.903, 9.807, 19.61(kN-m) |
| 额定输出(R.O) |
1.3mV/V±1% |
| 非线性 |
±0.5% R.O. |
| 滞后 |
±0.5% R.O. |
| 重复性 |
±0.5% R.O. |
| 可用电压 |
2 VAC |
| 使用温度 |
0 ~60℃ |
| 额定输出温度影响 |
0.3% R.O / 10℃ |
| 零点平衡温度影响 |
0.2% Load / 10℃ |
| 安全过载 |
120% R.C |
| 导线长度 |
cable φ10, 4core shield 5m |

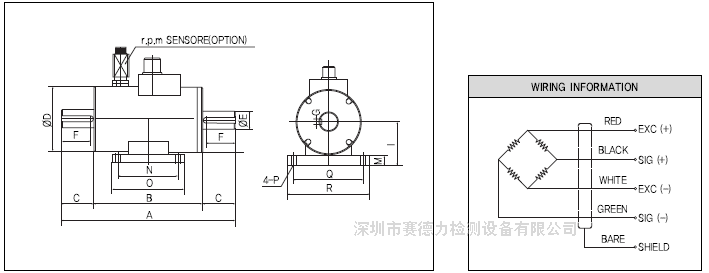

韩国Dacell TRC扭矩传感器尺寸图：
尺寸 单位:mm
| 型号 |
量程 |
A |
B |
C |
φD |
φE |
F |
G |
I |
M |
N |
O |
φP |
Q |
R |
R.P.M |
重量(kg) |
| TRC-1K |
1kgf-m (9.807N-m) |
236 |
146 |
45 |
84 |
17 |
40 |
5x5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10,000 |
3 |
| TRC-2K |
2kgf-m (19.61N-m) |
236 |
146 |
45 |
84 |
17 |
40 |
5x5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10,000 |
| TRC-5K |
5kgf-m (49.03N-m) |
236 |
146 |
45 |
84 |
17 |
40 |
5x5 |
55 |
12 |
83 |
101 |
7 |
91 |
109 |
10,000 |
| TRC-10K |
10kgf-m (98.07N-m) |
240 |
150 |
45 |
90 |
25 |
40 |
8x7 |
60 |
12 |
83 |
101 |
7 |
97 |
115 |
10,000 |
8 |
| TRC-20K |
20kgf-m (196.1N-m) |
240 |
150 |
45 |
90 |
25 |
40 |
8x7 |
60 |
12 |
83 |
101 |
7 |
97 |
115 |
10,000 |
| TRC-50K |
50kgf-m (490.3N-m) |
302 |
162 |
70 |
114 |
45 |
60 |
10x8 |
75 |
15 |
97 |
121 |
9 |
123 |
147 |
8,000 |
15 |
| TRC-100K |
100kgf-m (980.7N-m) |
302 |
162 |
70 |
114 |
45 |
60 |
10x8 |
75 |
15 |
97 |
121 |
9 |
123 |
147 |
8,000 |
| TRC-200K |
200kgf-m (1.961KN-m) |
336 |
176 |
80 |
148 |
70 |
70 |
18x11 |
95 |
20 |
97 |
121 |
9 |
157 |
181 |
5,000 |
25 |
| TRC-500K |
500kgf-m (4.903KN-m) |
336 |
176 |
80 |
148 |
70 |
70 |
18x11 |
95 |
20 |
97 |
121 |
9 |
157 |
181 |
5,000 |
| TRC-1000K |
1000kgf-m (9.807KN-m) |
445 |
185 |
130 |
173 |
90 |
110 |
25x14 |
110 |
20 |
108 |
134 |
11 |
184 |
210 |
3,800 |
55 |
| TRC-2000K |
2000kgf-m (19.61KN-m) |
513 |
193 |
160 |
203 |
110 |
140 |
28x16 |
128 |
23 |
121 |
159 |
13 |
216 |
254 |
3,000 |
110 |
