美国EPSILON螺纹钢耦合器引伸计 3567

用于拉伸试验、循环试验、滑差试验和差动伸长试验，测量螺纹钢耦合器、接头、套筒组件的伸长量。 •标距：95-975mm •测量范围：+12.5mm •温度范围：-40℃~+100℃ •主要特点：螺纹钢耦合/拼接引伸计

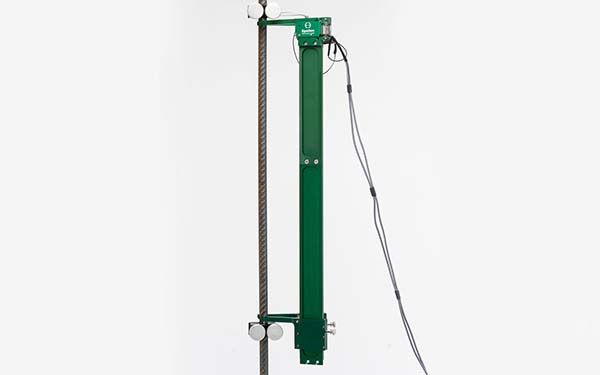

3567型引伸计是用于拉伸试验、循环试验、滑差试验和差动伸长试验，来测量螺纹钢耦合器、接头、套筒组件的伸长量。

3567型引伸计适用于ASTM A1034试验来测量螺纹钢耦合器、接头、套筒组件做拉伸试验时的应变和伸长率。3567型引伸计通过屈服来测量应变，也可以用来做拉伸、循环、滑差和差动伸长试验。试样断裂时不需取下引伸计，引伸计包含悬挂点用于跌落保护。当引伸计伸长达到12.5mm满量程时，会自动从螺纹钢上释放，自动释放通常地发生在试样屈服以后。当引伸计从试样上释放时，可以用绳将其拽住。当出现意外掉落或超行程时，引伸计的耐用特征就表现出来了，上臂会机械停止，下臂会分离来保护引伸计。

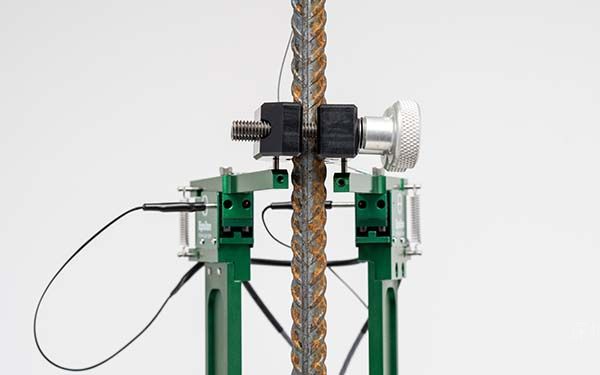

引伸计可以通过连接辊环自夹持到螺纹钢和耦合器之间。可以根据不同的普通螺纹钢和耦合器或拼接尺寸来进行调整，包括6-60mm直径的螺纹钢。标距标准调整范围为：95-675mm。可选配*大达到975mm。

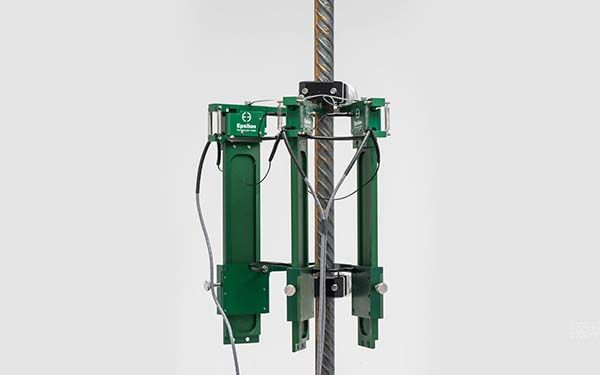

3567型引伸计是由两个分开的测量值组成，可以平均测量轴向伸长。可以配置三个引伸计来提高测量精度。3567型引伸计也可以用于未加固钢筋的拉伸试验，提供高效、耐久的特殊设计。

3567型引伸计是应变式设备，可以与任何用于应变式传感器的电子元件兼容，可以配备兼容插头直接连接到试验机控制器。对于缺少电子元件的系统，也可以提供一系列的解决方案进行信号调节，将数据连接到数据采集系统、图表记录仪或其他设备。


l试验断裂时可不取下引伸计–当引伸计达到满量程时，自动从螺纹钢上释放

l一套系统可用于所有普通钢筋、耦合器、接头的尺寸，包括6-60mm直径螺纹钢

l取代自制夹式和LVDT，提供一个可重复、更可靠的解决方案

l释放和掉落保护–当引伸计从试样上释放时，可以用绳将其拽住。当出现意外掉落或超行程时，上臂会机械停止，下臂会分离来保护引伸计。

l满足 ASTM A1034 标准对引伸计精度的要求; 满足 ASTM 标准 B-1级和 ISO 9513标准0.5级精度要求

l两点或三点平均输出精确和可重复性测量

l引伸计标距*大可达到975 mm

l可更换部件易于维修更换

l全桥，350Ω应变仪式设计，能够与绝大部分试验系统兼容

l随机配备泡沫衬垫箱


激励：建议使用5- 10 V直流电压, *大为12 V直流或交流电压

输出： 额定2-4 mV/V

线性度 ：≤满量程的0.15%

温度范围： 标准型（-ST）是 -40℃ 至 +100℃

连线：柔性线，标准长度为2.5米

试样尺寸：螺纹钢直径标准型为 8–40mm ,可选 6–60 mm；联轴器直径*大为 102mm

标距：标准型 95–675 mm , 可选*大 975 mm

当标距超过675mm时，可以增加标距适配器来扩展标距到*大975mm

可选配 6-14 mm 和 32-60 mm 直径螺纹钢的锟环。标配 8-40 mm 直接螺纹钢的锟环

可选配两个或三个分开测量值取平均

一个连接器输出平均值或者每个测量值都单独输出，再取平均

可连接任何品牌试验设备的连接件

分流器标定模块



可选件：

当标距超过675mm时，可以增加标距适配器来扩展标距到*大975mm

可选配 6-14 mm 和 32-60 mm 直径螺纹钢的锟环。标配 8-40 mm 直接螺纹钢的锟环

可选配两个或三个分开测量值取平均

一个连接器输出平均值或者每个测量值都单独输出，再取平均

可连接任何品牌试验设备的连接件

分流器标定模块
