索尼日本Magnescale位移传感器DT12N

DT12N日本索尼Magnescale位移传感器DT12N

产品简介：
DT12N/P小型细瘦的探规
小尺寸易安装测量厚度计DT12P,DT12N,测量长度12mm，直接连接至A/B相数显器，安装容易，可选购多种配件(参见探规配件)。
适用于各种工厂作业环境，耐油水、灰尘、抗震动、冲击能力强,测量次数500万次以上。配用产品：MG20,LT10A。可选购气压式推动型。

DT12N日本索尼Magnescale位移传感器DT12N
特点：
1.适用于各种工厂作业环境(DT12P:IP64)
2.耐油，水，灰尘，震动，冲击能力强．
3.精度：10μm．
4.解析度：5μm．
5.量测范围：12mm/0.47",32mm/1.26"
6.小尺寸设计，适合设计入机器中．
DT12:12(D)*35(W)*116(H)/0.47"*1.38"*4.57"
7.可选购气压式推动型，保证行程次数：5百万．
8.主要用途：零件自动筛选．

DT12N日本索尼Magnescale位移传感器DT12N
操作须知：
1.长度测量元件应远离强磁场至少10厘米。
2.连接或断开电缆时请勿硬拉电缆，否则可能会造成故障。
3.DT12P标准配备防尘罩，但不完全防水。使用时请确认本元件不直接接触到水和油。
4.DT12N的主轴不防水和不防尘。使用时请确认无件不直接接触到水和油。脏的主轴会在操作中造成问题。如脏的话请用干布擦拭。
5.用约0.05至0.06N.m的拧紧扭矩坚固探头。推荐装上公称直径为2.5的弹簧垫圈或使用螺丝锁固以防探头松弛。
6.DT系列只能直接连接LT10系列显示器。
7.使用选购的气动机DZ176(选购件)的话，可用气动进行测量而不用直接接触主轴。请拆下长度测量元件顶部上的盖子，并拧入气动机。
8.连接或断开连接器之前请务必关断显示器的电源。
9.推荐每隔1年进行1次校准。

附带的铁芯
为了防止因其它设备的噪声引起的故障，请在电缆上装上附带的铁芯。
请将铁芯紧紧地固定在*接近显示器（接收）侧的位置。
使用延伸电缆时，请务必将铁芯装在显示器（接收）侧延伸电缆端部上。

规格：
测量范围：12mm
解析度：0.005mm（LT10系列）
测量力：DT12N
        向下方向：0.9+/-0.5N
        横向    ：0.8+/-0.5N
        向上方向：0.7+/-0.5N

        DT12P:    1.7N以下
精度：DT12N,DT12P:   0.01mm
工作温度：0-50摄氏度
存储温度：-10至60摄氏度
电缆长度：2米
测量探头：钢球直径3mm，（M2.5螺丝）
保护结构：DT12N--
          DT12P:IP64
功耗：0.08W
重量：DT12N:75克
          DT12P:80克
使用寿命：在不受冲击的情况下至少5百万次循环

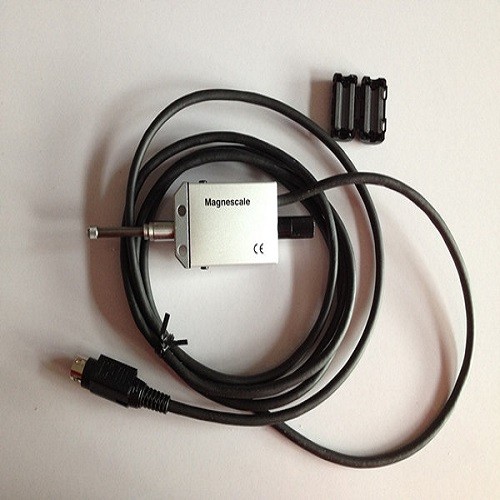

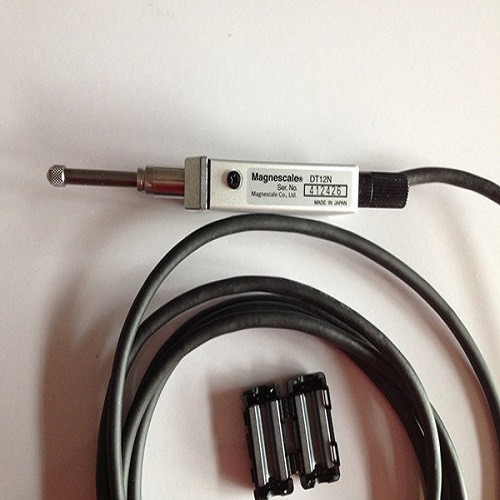

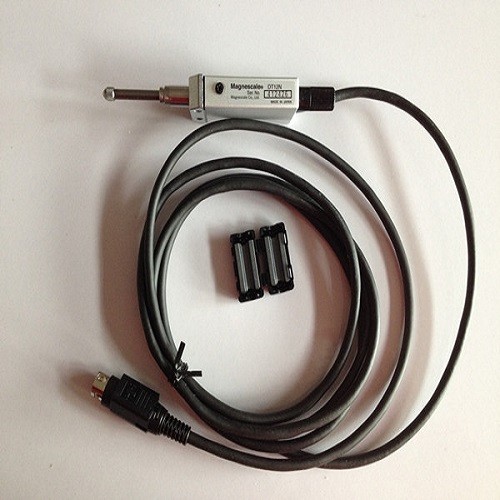

产品图片：

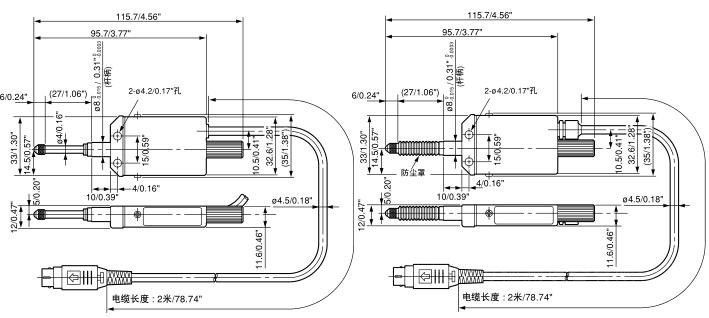

产品尺寸：
选购附件：

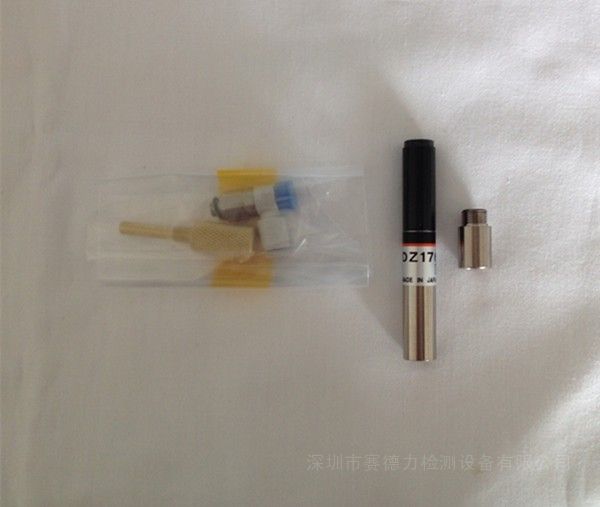

气动机：DZ176

延伸电缆：CE08-1(1米)
          CE08-3(3米)
          CE08-5(5米)
          CE08-10(10米)
          CE08-15(15米)
滚动探头：DZ-100
耦合器：DZ-191
