品牌：索尼 型号：GB-030ER 加工定制：否 制作工艺：集成 输出信号：模拟型 材料：金属 材料物理性质：导体 材料晶体结构：单晶 防护等级：- 线性度：- %F.S 迟滞：- %F.S 重复性：- %F.S 灵敏度：- 分辨率：- GB-030ER日本Magnescale索尼磁尺GB-030ER
产品介绍：
1.使用磁感应技术的耐环境特性机种。
2.适合使用在铣床、磨床等稼动机器。GB-030ER日本Magnescale索尼磁尺GB-030ER
产品说明：
GB-ER系列
GB-ER系列中一同装有SR138R系列和已经过电气调整的连接电缆CH04-03C。
产品主要特点：
1.小型、轻量、内置原点
2.安装简便
3.温度膨胀系数与机械相同
4.高精度位置检测，精度（5+5ML/1000)μm.
5.抗油、抗脏污连接电缆:
使用另售的加长电缆（CE10系列）可以SR138R及GB-ER系列与连接电缆之间加长。
注意：电缆加长后的MAX总电缆长度为30m
型号 电缆长度 CE10-01C 1m CE10-03C 3m CE10-05C 5m CE10-10C 10m 性能参数：
型号 GB-ER 有效测量长度（ML:mm） 50/100/150/200/250/300/350/400/450/500/550/600/650/750/850/
950/1050/1250/1400/1600/1850/2050/2200 mm刻度尺长度 刻度尺全长（mm） ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm) MAX行程（mm） ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm) 有无中央固定片（mm） 无 (50 to 950mm)，有(1050 to 2200mm) 精度在20 °C的环境下 (5 + 5L / 1000) μm 原点 标准：中央1处或任意1点（A/B相位同期） 安装容许误差 ± 0.1mm 温度膨胀系数 （11±1）*10-6 /°C 操作温度 0～+40°C 储存温度 -20～+50°C 读取头电缆线长度 0.5m 电缆线长度 3m 保护设计等级 刻度尺：等同IP65,接口单元：等同IP30 输入电源/输出信号 输出信号 A/B/Z相位 电源（V） DC+5V±5% 连接器 D-sub 9 pin 解析度 0.5μm 应答速度 刻度尺信号 60m/min 原点信号 60m/min 消耗电流（mA） MAX 200mA 详细型号
型号
有效长度（L）
中间脚板
连接电缆型号
电缆长度
GB-005ER
50mm
无
CH04-03C
3m
GB-010ER
100mm
GB-015ER
150mm
GB-020ER
200mm
GB-025ER
250mm
GB-030ER
300mm
GB-035ER
350mm
GB-040ER
400mm
GB-045ER
450mm
GB-050ER
500mm
GB-055ER
550mm
GB-060ER
600mm
GB-065ER
650mm
GB-075ER
750mm
GB-085ER
850mm
GB-095ER
950mm
GB-105ER
1050mm
有
GB-125ER
1250mm
GB-140ER
1400mm
GB-160ER
1600mm
GB-185ER
1850mm
GB-205ER
2050mm
GB-220ER
2200mm

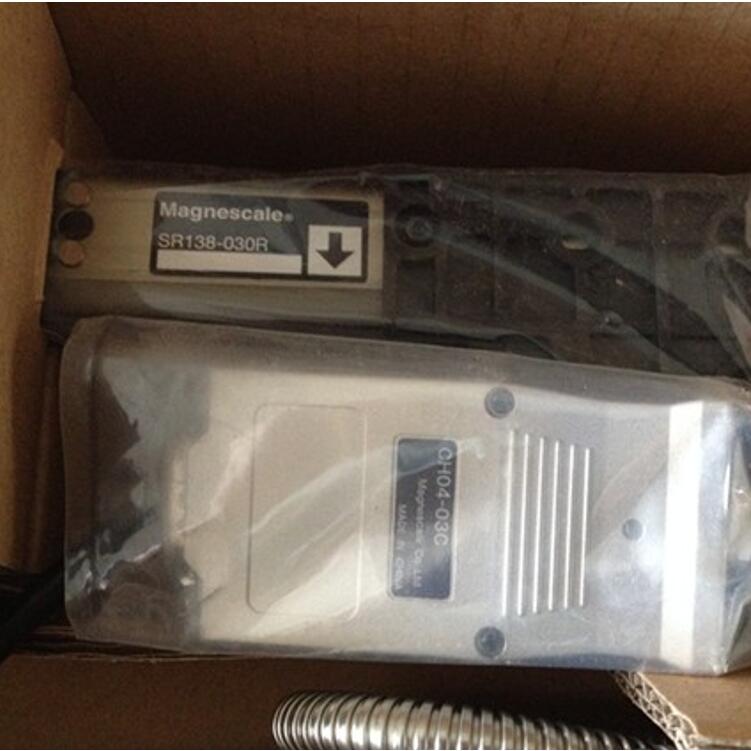

产品图片：

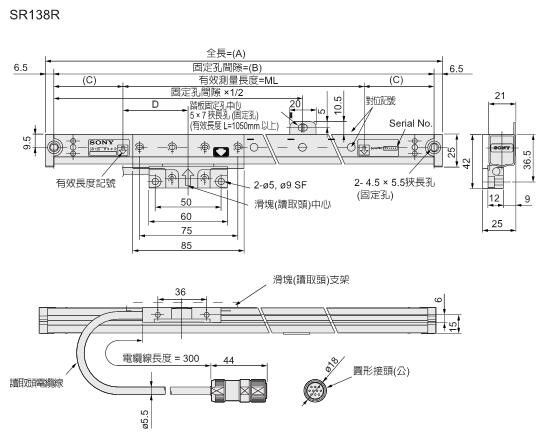

产品尺寸：
安装须知：
1、直线标尺器应尽量安装于机械的工件、测定物近旁。（直线标尺器的安装位置距离工件越远，机械误差就越会被放大显示。）
2、请在环境温度0~40摄氏度的范围内使用本产品。不要安装在阳光直射的地方或附近有电机等热源的地方。
3、切勿给安装好的直线标尺器强行施加压力，诸加在直线标尺器上搁放物品，操作员将胳膊支在或脚搁在直线标尺器上。
